SDEA Schiltigheim
Réhabilitation du Centre Administratif et Technique
Bureaux
Bureau d'études électrique
Bornes de recharge pour véhicules électriques (IRVE)
Installation électrique
Conseil en transition énergétique
Atelier électrique
Client :
SDEA (Syndicat des Eaux du Bas-Rhin)
Lieu :
Schiltigheim (67)
Durée :
2013-2017 (4 ans)
Heures :
16 000 heures
Puissance électrique installée :
450 kVA
Contexte
Le Syndicat des Eaux du Bas-Rhin (SDEA) a entrepris la réhabilitation complète de son Centre Administratif et Technique à Schiltigheim entre 2013 et 2017. Le chantier s’est déroulé en trois phases (neuf, extension, extérieur), tout en maintenant l’activité sur site. Ce projet s’inscrit dans une démarche HQE, avec une gestion fine de l’énergie, des équipements et des contraintes environnementales.
Installation en courant fort
- Adjonction d’un TGBT Administration 800 A, de 15 tableaux divisionnaires et de 11 coffrets labo
- Modification du tableau général client : mise en place d’un inverseur de source 800 A et intégration d’un disjoncteur 800 A
- Pose de 2 400 ml de chemins de câbles
- Appareillage : 25 boites de sol alimentation bureau, 27 boites de sol PC+RJ45, 47 modules de gestion des stores soit 295 moteurs de stores incorporés dans la dalle, 2 800 prises de courant

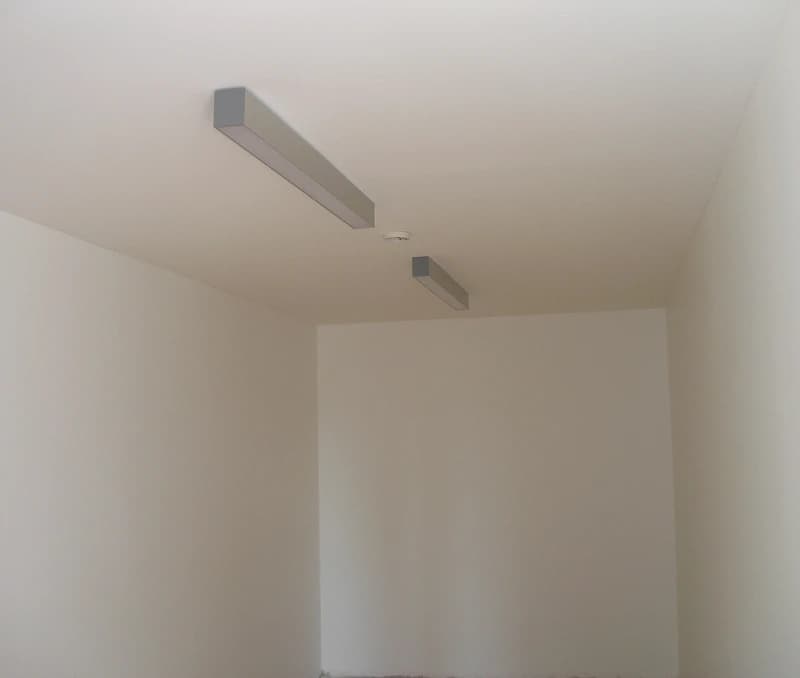

- Mise en œuvre de l’éclairage : 195 lampes sur pied, 220 downlights, 800 ml d’éclairage continu, 12 luminaires extérieurs
- Installation de 3 bornes de recharge pour véhicules électriques
Installation en courant faible

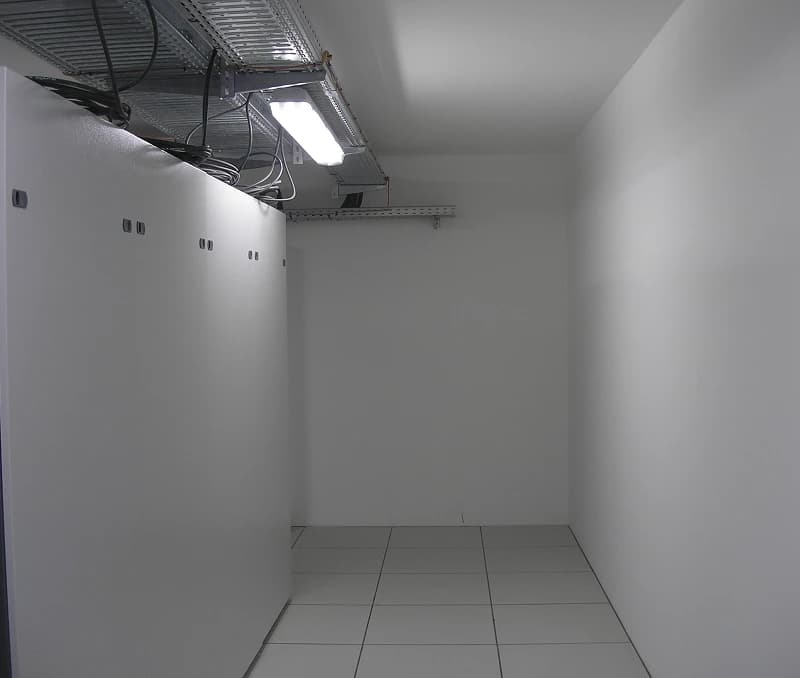

- SSI : 170 têtes de détection, 1 salle serveur en extinction automatique
- Éclairage de sécurité : 176 blocs de secours
- Contrôle d’accès et intrusion : 100 points de détection intrusion (intérieur et extérieur), 50 portes contrôlées, automatisme de portail, barrières et bornes escamotables
- Vidéosurveillance : 10 caméras intérieures et extérieures, technologie TVI
- Gestion KNX des stores de tous les bâtiments (295 BSO) et de l’éclairage de la salle de réunion et de conférence (mode scénario)
Démarche HQE
- 93 compteurs d’énergie (prises de courant / prises de courant informatique / éclairage)
- 2 types d’étanchéité sont utilisés :
- Manchettes d’étanchéité en EPDM solide et extrêmement flexibles.
- Maçonnage des passages de câbles.
- Suivi acoustique du chantier en lien avec un bureau d’étude acoustique
- Gestion des déchets via un responsable Chantier Vert : suivi des bennes et valorisation
