DALKIA – ESB – ES Biomasse
Installation électrique d’une centrale de cogénération biomasse
Énergie
Bureau d'études électrique
Installation électrique
Automatisme industriel
Atelier électrique
Client :
Dalkia
Lieu :
Strasbourg (67)
Année :
2016
Contexte
Loeber a assuré l’installation électrique complète d’une centrale de cogénération biomasse pour Dalkia, alimentant le réseau de chaleur de la ville (SETE) et injectant de l’électricité sur le réseau ESR. Une intervention technique en haute et basse tension, automatisme et éclairage, au service de la performance énergétique.
Études électriques
- Relevés sur site et validation des données
- Études d’installation générales et planning
- Calcul de section de câbles
- Études de câblage, raccordements et implantations
- Schémas électriques (HTA/BT, unifilaires)
- Étude de l’éclairage
Travaux d’installation
- Fourniture de matériels (TGBT, tableaux BT, onduleur, variateurs, coffrets, etc.)

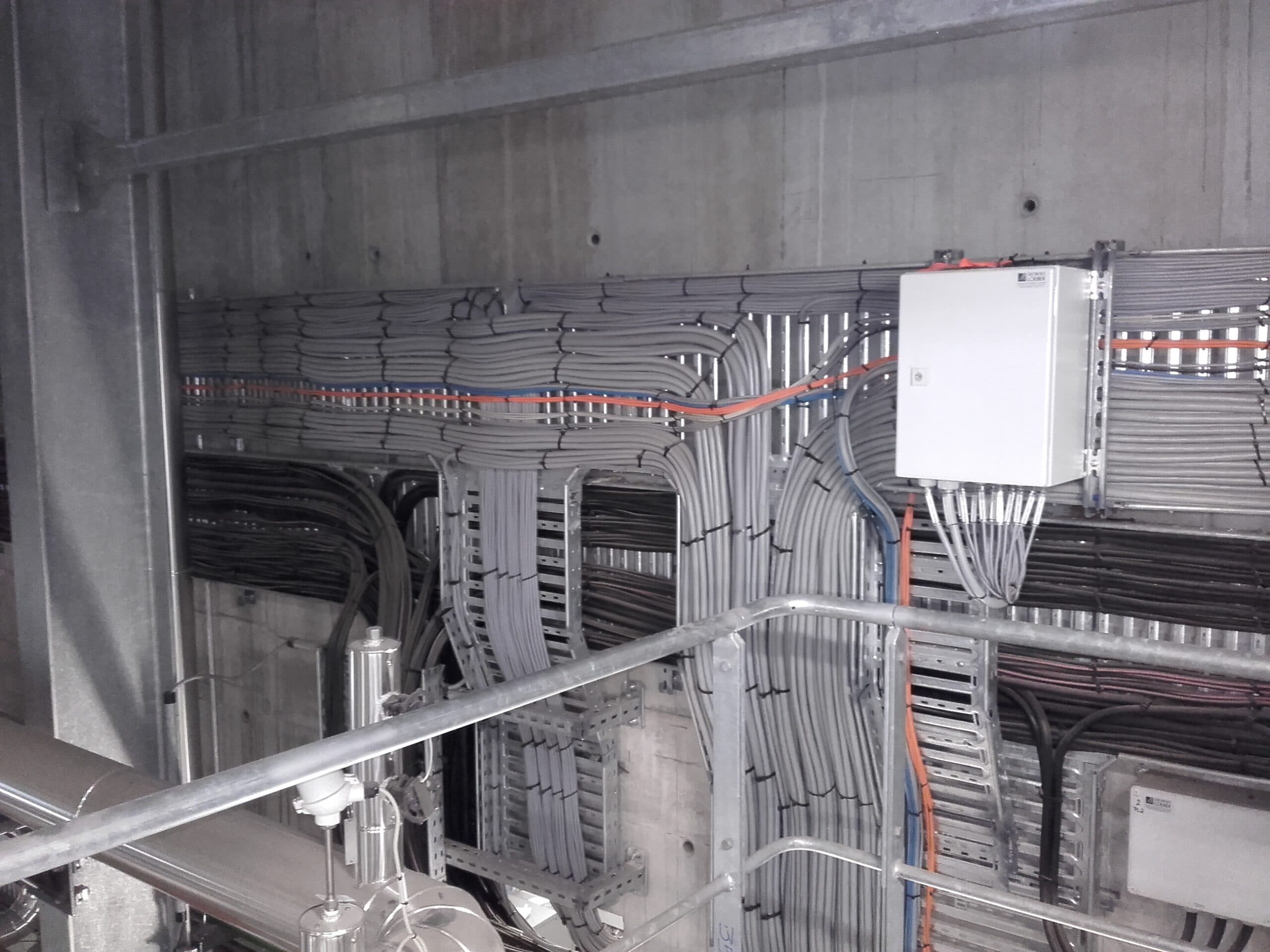

- Câblage HTA et BT, contrôle/commande, courant faible (informatique/téléphonie)
- Mise à la terre et liaisons équipotentielles
- Faux plancher technique pour les locaux électriques
- Mise en service et tests
Caractéristiques techniques de l’installation
- 1 transformateur de production SCHNEIDER 14 MVA – 6,3kV/20kV
- 1 transformateur de distribution SCHNEIDER 2500 kVA – 20kV/400V
- 1 tableau HTA SCHNEIDER (cogénération)
- 1 TGBT Tabula/ABB 4000A – liaison par gaine à barre
- 5 tableaux process Rittal/ABB (600 à 800A, 200 actionneurs)
- 4 tableaux de distribution ABB (100 à 250A)
- 1 onduleur Socomec 80kVA – autonomie 30min
- 30 variateurs DANFOSS (0,5kW à 400kW)
- 1 filtre actif DANFOSS 400V – 400A
- 300 lampes LED étanches 60W THORN
- 50 candélabres LED 75W THORN

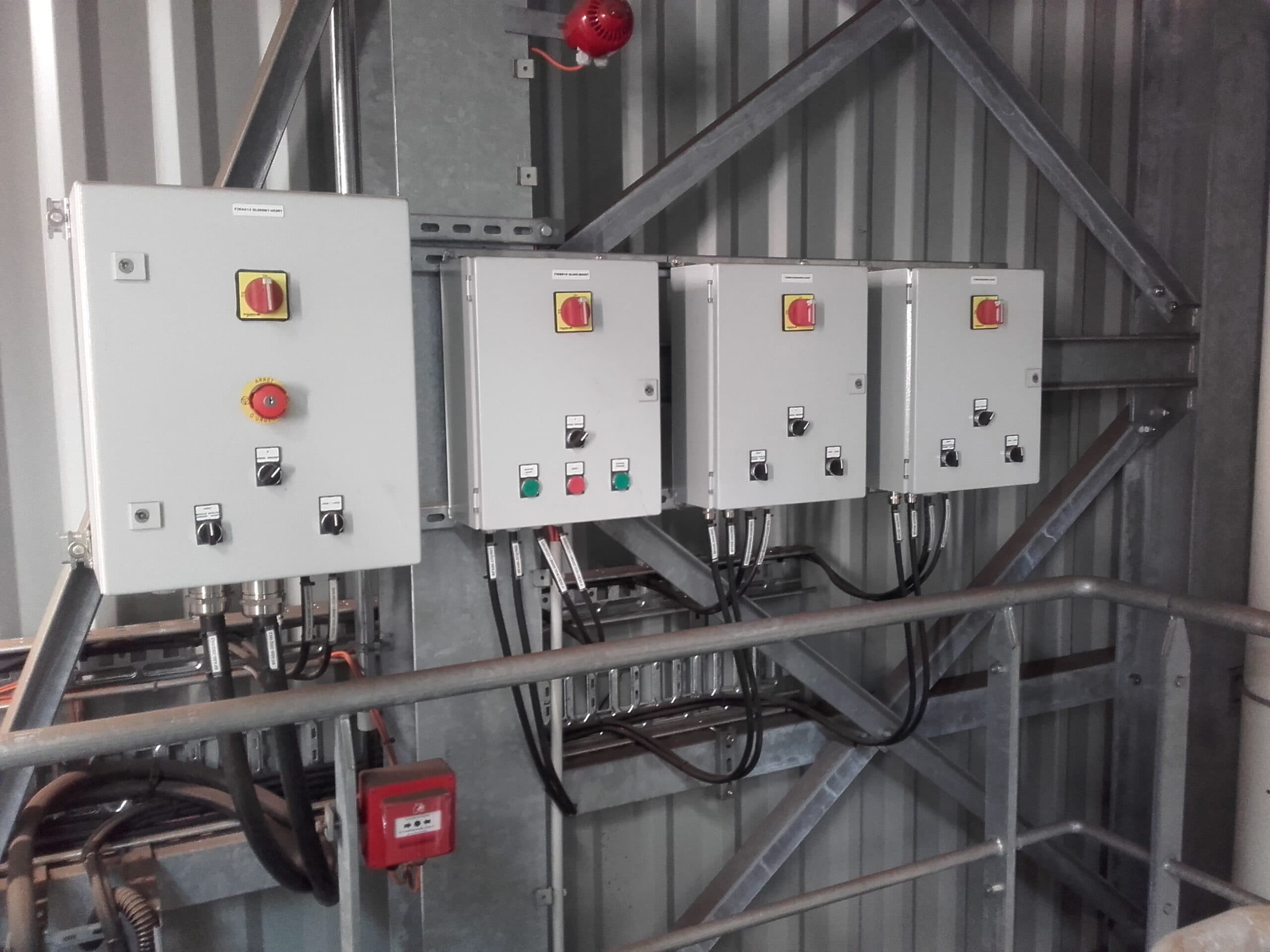

- 80 coffrets de commande locaux avec interrupteur de proximité
