Centrale Hydro-électrique de Schirmeck
Pilotage local et remontée d’alertes automatisée
Centrale Hydro-électrique de Schirmeck
Schirmeck (67)
2013
Contexte
Une automatisation complète a été mise en place pour la centrale hydroélectrique de Schirmeck, comprenant l’installation d’un automate SIEMENS et d’un terminal opérateur pour le pilotage des deux turbines Francis et la transmission des alertes aux agents d’astreinte.
Turbines installées

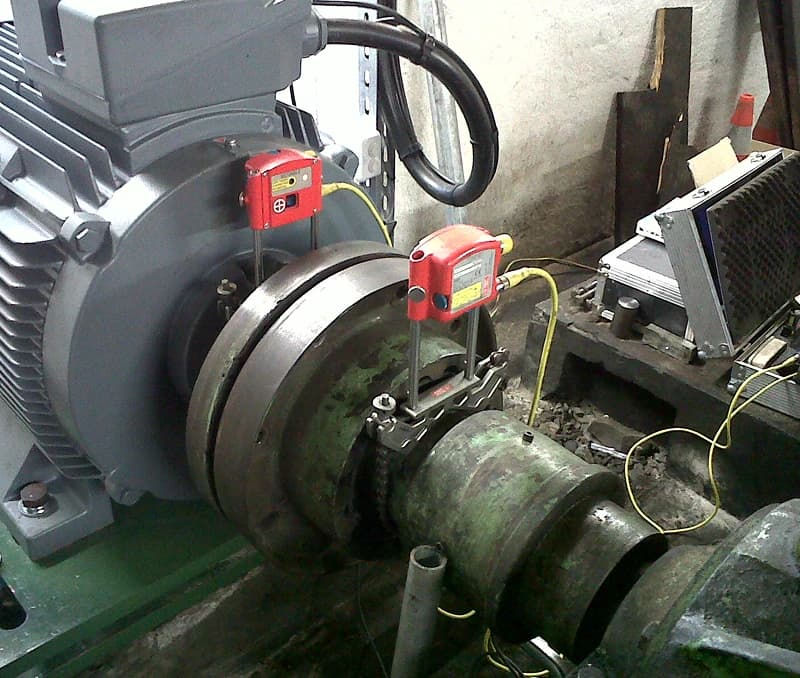

La centrale est équipée de deux turbines Francis couplées à deux génératrices :
- une turbine T1 associée à une génératrice de 110 kW
- une turbine T2 associée à une génératrice de 55 kW
Automate et pilotage local

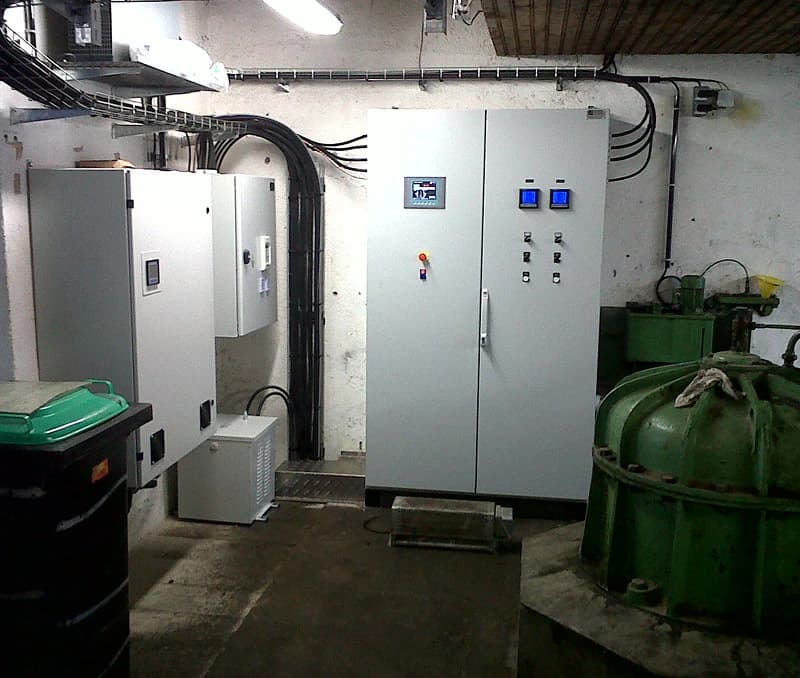

Le pilotage est assuré par un automate SIEMENS ET200 CPU, installé dans une armoire électrique située au plus près des installations.

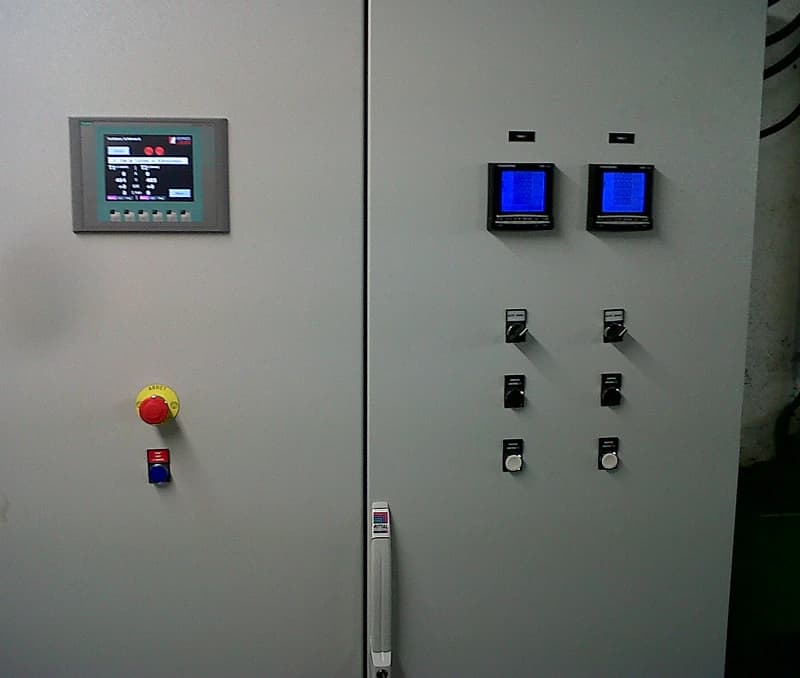

Un terminal opérateur KTP600 permet à l’opérateur de piloter localement les deux turbines. Ce terminal gère également la remontée des défauts vers l’automate et le système de surveillance.
Télésurveillance et transmission d’alertes
L’installation intègre un automate SOFREL permettant d’envoyer des messages d’alerte aux agents d’astreinte.
Ces messages sont générés automatiquement sous forme de SMS, puis convertis en messages vocaux transmis à un combiné téléphonique, sans nécessiter d’équipement de réception spécifique.
